擴聲需求：
大型多功能廳多用于舉行會議、戲曲、歌舞演出，一般都使用電聲系統擴聲，因此其音質設計應當以適于電聲擴聲為主要原則，即通過墻面及吊頂安裝吸聲材料使室內混響時間較短，同時設置一套功率足夠、聲場分布較為均勻的電聲系統。
清單配置：
大型多功能廳音視頻系統方案（設備一覽表）
| 序號 | 設備名稱 | 設備型號 | 數量 | 單位 | 品牌 | 備注 |
| 1 | 全頻線陣音箱 | VS-206H | 8 | 只 | VBS | 音頻擴聲系統設備 |
| 2 | 低音線陣音箱 | VS-206SW | 2 | 只 | VBS | |
| 3 | 線陣音箱吊架 | VS-206J | 2 | 個 | VBS | |
| 4 | 臺唇音箱 | VS-15T | 2 | 只 | VBS | |
| 5 | 低音音箱 | VS-28SW | 2 | 只 | VBS | |
| 6 | 返送音箱 | VS-12T | 2 | 只 | VBS | |
| 7 | 補聲音箱 | T-112 | 2 | 只 | VBS | |
| 8 | 主線陣功放 | VS-450EA | 4 | 臺 | VBS | |
| 9 | 低音線陣功放 | VS-1100EA | 1 | 臺 | VBS | |
| 10 | 臺唇功放 | VS-850EA | 1 | 臺 | VBS | |
| 11 | 低音功放 | VS-1100EA | 1 | 臺 | VBS | |
| 12 | 返聽功放 | VS-550EA | 1 | 臺 | VBS | |
| 13 | 補聲功放 | VS-550EA | 1 | 臺 | VBS | |
| 14 | 24路4編組調音臺 | VS-24ET | 1 | 臺 | VBS | |
| 15 | 數字效果器 | M350 | 1 | 臺 | T.C | |
| 16 | 數字音頻矩陣 | VS-1616X | 1 | 臺 | VBS | |
| 17 | U段無線話筒 (手持） | VS-1302S | 2 | 套 | VBS | |
| 18 | U段無線頭戴話筒 | VS-1302T | 2 | 套 | VBS | |
| 19 | 天線放大器 | VS-1004R | 1 | 套 | VBS | |
| 20 | 電源時序器 | VS-08PW | 3 | 臺 | VBS | |
| 21 | 數字會議主機 | VS-3500M | 1 | 臺 | VBS | 數字會議系統設備 |
| 22 | 主席機 | VS-3500C | 1 | 只 | VBS | |
| 23 | 代表機 | VS-3500D | 9 | 只 | VBS | |
| 24 | 會議系統軟件 | VS-3500S | 1 | 套 | VBS | |
| 25 | 延長電纜 | P-820L | 1 | 條 | VBS | |
| 26 | 會議專用地插 | P-8 | 1 | 只 | VBS | |
| 27 | 話筒增益器 | VS-225F | 1 | 臺 | VBS | |
| 28 | 中控主機 | VS-5500M | 1 | 臺 | VBS | 中央控制系統設備 |
| 29 | 專用軟件及編程 | VS-5500S | 1 | 臺 | VBS | |
| 30 | 無線路由器 | TP-LINK | 1 | 臺 | 自選 | |
| 31 | 平板電腦 | IPAD | 1 | 臺 | APPLE | |
| 32 | 電源控制器 | VS-5500P | 1 | 臺 | VBS | |
| 33 | 音量控制器 | VS-5500V | 1 | 臺 | VBS | |
| 34 | 高清混插矩陣機箱 | VS-5516M | 1 | 塊 | VBS | |
| 35 | 四路VGA輸入卡 | 4IN-VGA | 1 | 塊 | VBS | |
| 36 | 四路DVI輸入卡 | 4IN-DVI | 1 | 塊 | VBS | |
| 37 | 四路HDMI輸入卡 | 4IN-HDMI | 2 | 塊 | VBS | |
| 38 | 四路VGA輸出卡 | 4OUT-VGA | 2 | 塊 | VBS | |
| 39 | 四路HDMI輸出卡 | 4OUT-HDMI | 2 | 塊 | VBS | |
| 40 | 輔料輔材 | 自選 | 1 | 批 | 定制 |
注：本配置清單僅限參考，具體配置需要提供平面圖/效果圖/功能需求等，再由我司專業人員設計。
整套擴聲系統功能概況：
會議模式的多樣性——采用數字會議系統和數字周邊處理器，設計多種工作模式，如：會議模式，演出模式等等；
操作簡單——采用EX系列調音臺進行傻瓜式操作，操作者只需要推動拉桿或者旋轉某個旋鈕均可達到預想效果；
安裝效果——音箱采用一對一定阻傳輸方式，音箱與功放阻抗匹配，采用全頻寬頻音箱，還原出最佳的音質效果，在文藝演出上擴音音質飽滿、音色層次豐富；采用返聽音箱、臺唇音箱，確保整個聲場的均勻、清晰明亮；采用線陣音箱實現覆蓋均勻、擴散度好、聲壓級大、指向性好、遠近場的區別較小；
統一管理控制——會場采用集中控制管理，集成設備、音頻、視頻統一管理的智能化工程。

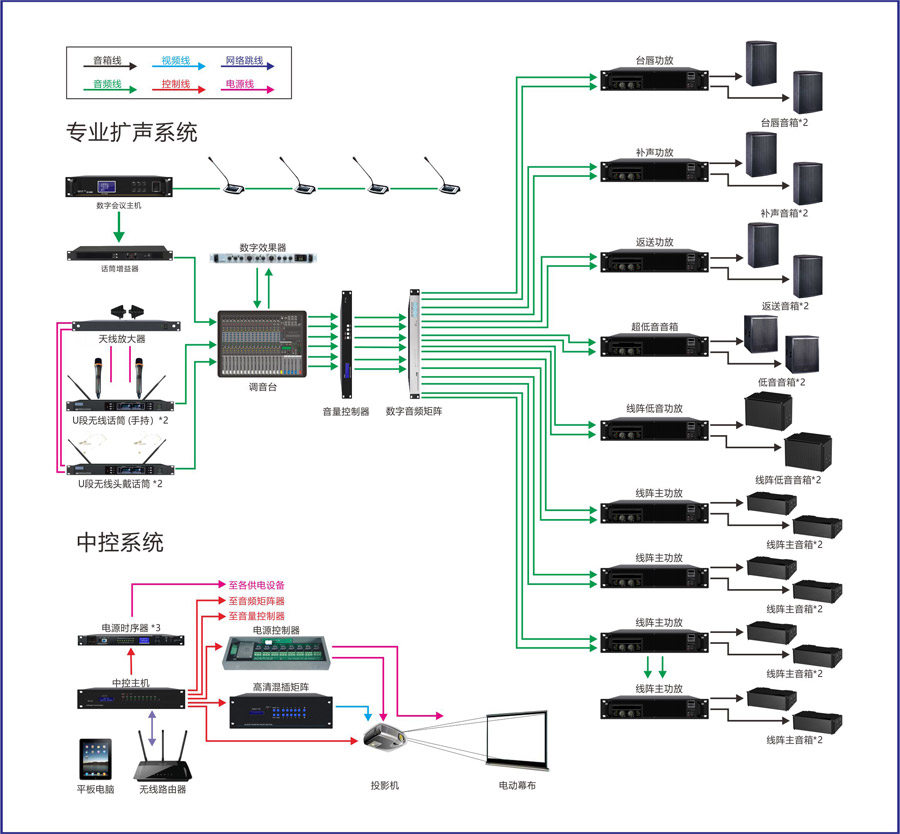

系統連接圖
